Помогите с распиновкой кнопок???

[genayivanovo]

Люди помогите с распиновкой кнопок с А6 С4 кнопки от задней противотуманки и передней (какой контакт за что отвечает)???

Заранее благодарен.
вот фото

[genayivanovo]

вот решение данной проблемы

[звук мудрогелистый]

У Вас нет доступа к блогу этого сообщества.

очень атуально для меня! сделайте репост сюда! спасибо!

[genayivanovo]

Код: Выделить всё

gizmonder онлайн

1-ый пин плюс на лампочки
2-ой пин минус на лампочки
6-ой пин плюс на противотуманки
5-ый пин плюс с предохранитей (который пойдет на туманки)

Тестером можно проверить, понажимав на кнопку, что и где замыкается.

1-ый — плюс подсветки при включении зажигания
2-ой — минус лампочки, минус который идет на лампочку включения кнопки
а 4-ый — зачем? идет на передние противотуманки которые включаются когда включаешь задние
5-ый — плюс с предохранителей
6-ой — плюс на фары
4,5,6 — коротят при включеной кнопке

3,7 минус и плюс которые идут на лампочки

тестер помог, спасибо за помощь gizmonder

[звук мудрогелистый]

класс! спасибо!

[vorobei]

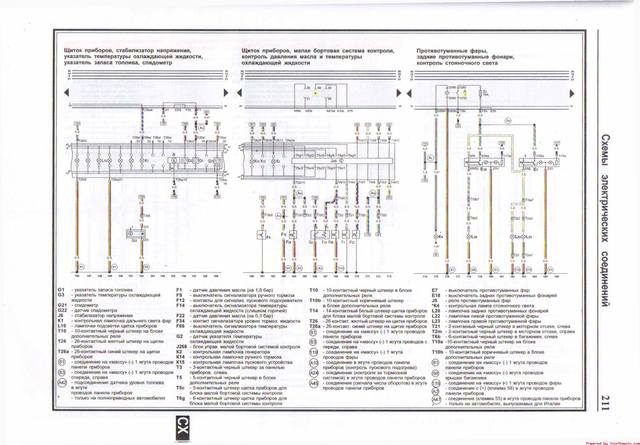

А вот полная схема(самая правая из трех), конечно она от В4 но я думаю на С4 такая же!

[звук мудрогелистый]

ок! пригодится! зочу вот заморочится и увесилители на кнопку повесить панельную!!кнопку вот приобрел)))
